Winkhaus otváravo-sklopná prevodovka GAK (GRK) 230 – 2225 mm – konštantná výška kľučky

8,50 € – 24,80 € vrátane DPH

je otváravo-sklopná prevodovka , ktorá sa montuje do otváravo-sklopných a otváravých, jednokrídlových a dvojkrídlových okien okutých s kovaním WINKHAUS activPilot s konštanou výškou kľučky.

Technické údaje :

  • systém : activPilot (starší typ kovania autopilot)
  • typ : GAK. XXX (podľa veľkostnej tabuľky stĺpec 3.1.1) (starší typ GRK)
  • pre výšku okna v drážke kovania FFH ( podľa veľkostnej tabuľky ) od 230-2225 mm
  • výška vŕtania kľučky „ G=XXX vo veľkostnej tabuľke“ mm v drážke kovania
  • počet uzáverov : 1– bezpečnostné uzávery – ručne nastaviteľné osemhranné hríbiky s možnosťou nastavenia prítlaku +/- 0,8 mm
  • DM 15,5 mm / dormas- vzdialenosť od hrany prevodovky po os vŕtania kľučky  /
  • šírka čela lišty 16 mm
  • zafixovaná v strednej polohe / dodáva sa v polohe otvorené /
  • konštantná
  • pre pravé a ľavé okná
  • materiál : pozinkovaná oceľ strieborná
  • zdvih prevodu cca 37 mm pri otočení kľučky o 180°
  • pre drevené, plastové a hliníkové okná

Na výrobku býva vyrazené:

  • logo WINKHAUS
  • GAK..x (starší typ autopilot GRK)
Vymazať
Katalógové číslo: - Kategórie: ,

je otváravo-sklopná prevodovka , ktorá sa montuje do otváravo-sklopných a otváravých, jednokrídlových a dvojkrídlových okien okutých s kovaním WINKHAUS activPilot s konštanou výškou kľučky.

GAK – 230-420 mm č. GAK.465* výška okna v drážke kovania 114 mm.

GAK – 421-460 mm č. GAK.465 výška okna v drážke kovania 210 mm.

GAK – 461-695 mm č. GAK.710 výška okna v drážke kovania 210 mm.

GAK – 696-850 mm č. GAK.945-1 výška okna v drážke kovania 260 mm.

GAK – 851-1075 mm č. GAK.1100-1 výška okna v drážke kovania 375 mm.

GAK – 1076-1325 mm č. GAK.1325-1 výška okna v drážke kovania 550 mm.

GAK – 1326-1525 mm č. GAK.1550-1 výška okna v drážke kovania 550 mm.

GAK – 1526-1775 mm č. GAK.1775-2 výška okna v drážke kovania 550 mm.

GAK – 1776-2000 mm č. GAK.2000-2 výška okna v drážke kovania 1050 mm.

GAK – 2001-2225mm č. GAK.2225-2 výška okna v drážke kovania 1050 mm.

Náhlad kovania Winkhaus – activPilot

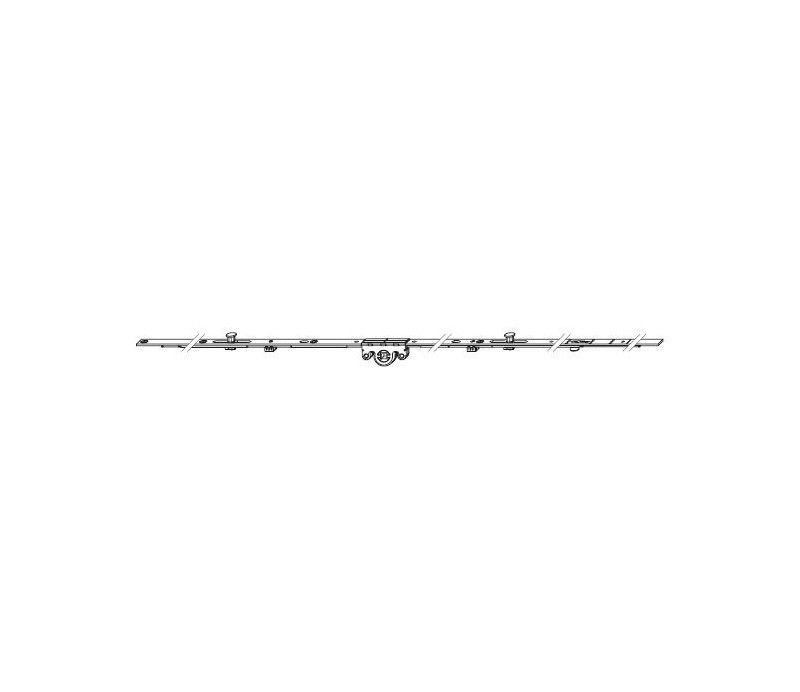

Typ prevodovky Winkhaus GAK

GAK – 1076-1325 mm č. GAK.1325-1, GAK – 1326-1525 mm č. GAK.1550-1, GAK – 1526-1775 mm č. GAK.1775-2, GAK – 1776-2000 mm č. GAK.2000-2, GAK – 2001-2225mm č. GAK.2225-2, GAK – 230-420 mm č. GAK.465*, GAK – 421-460 mm č. GAK.465, GAK – 461-695 mm č. GAK.710, GAK – 696-850 mm č. GAK.945-1, GAK – 851-1075 mm č. GAK.1100-1
